如何解決地下停車場調頻廣播覆蓋方案

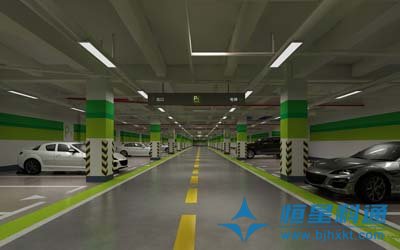

我國的調頻廣播傳輸采用88-108MHz頻段，只能在直視和無阻擋的情況下傳播，因此地下停車場接收調頻廣播信號很差，有些甚至完全無信號，這給停車的業主收聽廣播帶來極大不便，客觀要求對地下停車場進行調頻廣播信號覆蓋。為了解決這個問題，采用廣播信號光纖拉遠覆蓋技術搭建地下停車場FM調頻廣播覆蓋方案，該技術采用“電臺同頻調制+ 信號光纖拉遠+寬頻天線發射”相結合的方式，在地下停車場制造一個人為的傳輸媒介，使無線電波在停車場中形成連續無盲區覆蓋，達到收聽汽車可接收電臺廣播的目的。采用全新架構、全新理念構建的地下停車場FM調頻廣播覆蓋系統設計方案，適用于機場、社區、商場、火車站、飛機場等大、中、小型各種地下停車場、地下商業場所、地下車庫、地下管廊。

一、用戶需求分析

      調頻廣播（88-108MHz）電波具有以直線傳輸為主、有一定繞射能力的特點；隧道中以調頻收音機為主要覆蓋對象，要求覆蓋場強達到40dBuV/m即可良好接收。針對調頻廣播的傳輸特點和覆蓋場強要求，目前主要有兩種方案實現地下停車場調頻廣播信號覆蓋，即泄漏同軸電纜覆蓋方案及發射天線覆蓋方案。發射天線覆蓋方案比泄漏同軸電纜覆蓋方案具有實用性強、性價比高、費用節省等特點，更受建設者和使用者的喜愛。

      地下停車場FM調頻廣播覆蓋系統設計方案采用“數字選頻+光纖拉遠+天線覆蓋”的組合方式進行構建，進行FM調頻地下停車場調頻廣播信號覆蓋，采用廣播拉遠接收機分散布點，用覆蓋發射天線進行覆蓋，一般一個覆蓋點可覆蓋半徑直徑80米左右（無阻擋）。本方案意在實現用戶對本系統需求的同時，意在將本地下車庫廣播信號補點同步覆蓋系統建設成同類項目的行業標桿。

二、系統原理

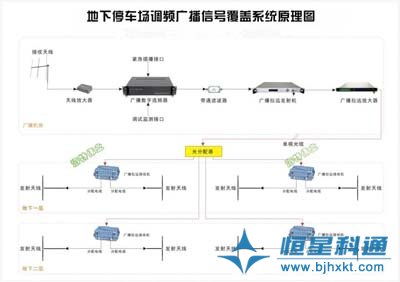

1、系統原理圖

2、系統原理

      地下車庫廣播信號補點同步覆蓋系統，首先通過調頻接收天線接收室外FM調頻廣播信號，通過天線放大器對廣播信號低噪聲放大后，通過饋線送至廣播數字選頻器。然后對多路FM廣播信號利用高速采樣量化選頻、電平差均衡調整，輸出與信號源同頻、同相位、同調制度、電平均衡的FM調頻廣播信號。再把選頻后的FM調頻廣播信號經帶通濾波器濾除88-108MHz帶外雜波信號后，送入廣播拉遠發射機將FM射頻信號轉為光信號，經廣播拉遠放大器、光分配器、光纜傳輸至廣播拉遠接收機。最后將FM調頻廣播光信號還原成射頻信號，并進行線性放大增益調整后，輸出到覆蓋發射天線對地下車庫進行FM調頻廣播信號無線補點同步覆蓋。

四、系統功能

■ 自動轉播：可以同頻自動轉播1-16個室外調頻廣播信號。

■ 無線發射：通過設置在停車場內的廣播拉遠接收機和覆蓋發射天線實現停車場FM調頻廣播覆蓋。

■ 同步覆蓋：采用可均衡數字選頻方式，支持電平均衡調整，能夠使信號源與地下車庫內覆蓋的廣播節目保持頻率、相位、調制度的同步。

■ 無相干區：信號源與地下車庫覆蓋信號實現“三同”，在地下車庫出入口不會形成相干區，汽車通過時收音機不會有滋啦滋啦的現象發生。

■ 穩定可靠：系統采用成熟穩定的數字選頻技術、線性放大技術，信號覆蓋場強值非常穩定。

■ 緊急切換：地下停車場遇有緊急情況可在88-108MHz全頻段播出應急廣播信號進行疏散廣播。

■ 狀態監測：預留對地下停車場廣播拉遠接收機的工作狀態監測以及覆蓋信號質量質量接口。
