 一、IP網絡農村應急廣播介紹

    IP網絡農村應急廣播系統，是構建在當前廣泛使用的TCP/IP通訊網絡基礎上的新一代交互式應急廣播系統。系統采用分布式服務器架構，容量可以根據需要不斷擴展，可以在局域網或者廣域網內運行。整個應急廣播系統采用B/S構架加C/S構架的系統平臺，采用WEB方式管理和控制，方便快捷；采用客戶端的形式進行播放控制界面，更加人性化，可操作性強。完全做到管理與控制分開，讓播控與設置管理分離，讓技術操作和播音操作都變得更加簡潔、易操作。

IP網絡農村應急廣播系統由縣級總控平臺、應急分控平臺、鄉鎮分控平臺和社區、村的廣播插播平臺和接收終端所組成。傳輸網絡利用TCP/IP網絡或者有線電視雙向數字網絡做廣播信號傳輸平臺，工程只需加入中心服務器、分控服務器和網絡廣播接收設備即可構成功能強大的IP數字網絡廣播系統。

縣級總控中心平臺采用軟件+服務器的模式提供最高級別的網絡廣播服務保障?？偪刂行臑楦鱾€分控及接收終端正常工作提供保證，總控中心可接入電話與短信應急廣播功能，保證在緊急情況下能夠隨時隨地進行應急廣播。

應急分控中心平臺采用軟件+服務器的模式，為IP網絡農村應急廣播系統提供應急廣播接入、處理和播放。根據要求在總控平臺的授權下可通過電話和短信進行應急廣播。

鄉鎮分控中心可對所轄行政村和社區進行二級廣播，但縣級相對于鄉鎮級具有廣播的優先權。廣播方式可以一對一、一對多的尋呼廣播，也可建立多方通話舉行會議廣播。

行政村接入TCP/IP網絡或者有線數字寬帶，采用IP網絡功放+高音喇叭的廣播模式接收擴聲。IP網絡功放即可接收上級中心傳送來的正常/應急廣播信號，也可以實現本地接入音源/麥克進行三級插播。在沒有網絡信號通達的行政村，可采用“網絡+無線調頻”模式，由室外調頻音柱接收由鄉鎮發來的無線調頻廣播信號。

4.1.2 IP網絡農村應急廣播建設適應性

    IP網絡農村應急廣播系統建設適用于有線寬帶網絡已通達或完成有線電視網絡雙網改造的地區。

4.1.3 IP網絡農村應急廣播系統優缺點

  優點  采用IP數字云技術實現應急廣播，具有安全可靠、雙向傳輸、可管可控、通信流暢、音質清晰等特點。不僅軟件可實現遠程操作、在線升級和管控，容量可以根據需要不斷擴展，可傳輸高保真音質以滿足各種應急廣播客戶需求。還可利用TCP/IP網絡特點，非常方便地實現多路并發應急廣播。廣播點可同時播出不同節目，IP網絡農村應急廣播系統殼實現終端播放內容、播出狀態檢測。

  缺點  但是IP數字云技術對于有線寬帶網絡或有線電視雙向改造具有較高要求，有線寬帶網沒有通達或有線電視沒有進行IP化改造的地區無法使用該技術建設應急廣播系統。

4.2 IP數字應急廣播縣級總控平臺

縣級總控平臺設備由農村IP廣播中心系統服務器（含軟件平臺）、播出工作站、用戶管理工作站、音頻采編工作站、氣象/農業/水利/地質應急接入服務器、分配服務器、轉發服務器、中繼服務器、點播服務器、各種模擬音源設備（調音臺、話筒、DVD、收音頭）、中心監聽設備（IP網絡廣播監聽音箱）、電話接入網關、短信接入網關、IP網絡廣播尋呼話筒以及網絡接入設備等組成。

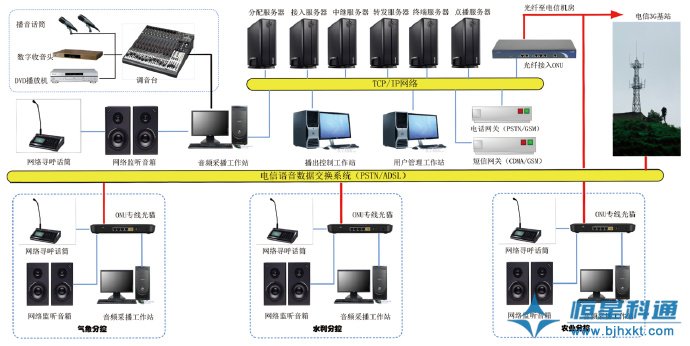

縣級總控平臺設備架構如下圖所示：

縣總控中心是整個系統的核心，具有定時廣播、分區廣播、緊急廣播、定點廣播、實時監聽等功能，能實現多路模擬和數字信號接入，任意多路節目輸出。總控中心平臺提供用戶鑒權功能：對手機、PC、各種終端接入用戶的鑒權；提供會話監管功能：根據用戶權限可以監控、刪除任一會話；提供分組分發功能：可以任意組群分發會話；提供優先級控制功能：針對不用用戶不同業務，提供多種方式的優先級播出選擇；提供錄音日志、管理報表：對任何播出做到錄音和日志存儲。

縣級平臺系統功能可分解為應急信息綜合接入、音頻處理與播放、系統運維管理等功能。

1）應急信息綜合接入

主要包括與上級應急廣播平臺進行對接，為本地應急部門提供信息發布接口或進行對接。根據各地情況，本地接入可采用網絡發布、電話呼叫等方式。另外還可以通過本地信源（話筒、DVD等）也可作為廣播接入來源之一。

2）音頻信號處理與播放

平臺對不同來源的應急信息，按優先級策略進行相關審核；根據應急系統要求，將應急信息進行格式封裝，對于文字類應急消息，可按照要求進行文語轉換；同時平臺還通過安全管理軟件，對應急廣播節目、指令進行安全保護。

平臺具備分區尋址播放功能，針對日常廣播和應急廣播的覆蓋要求，按照統一的編碼規范為接收終端配置地址碼，控制指定區域的接收終端開關機和播放。

3）系統運維管理

主要包括權限管理、安全管理、用戶管理、采編管理、播出管理、轉發管理、網絡與設備管理等。用戶與權限管理負責平臺的用戶管理以及權限設置；安全管理則維護相關系統、設備、人員的管理；用戶管理可對播放終端所在場所進行分組設置管理；采編管理負責日常播放廣播素材的采集、編輯準備工作；播出管理主要用于管理日常廣播事務的設置和管理；網絡與設備管理負責維護整個網絡和設備的配置和狀態管理，能夠有效監控各級平臺機房設備、網絡傳輸設備以及各地接收終端的工作狀態及應急信息發布狀態。

4.3 云鄉鎮分控平臺

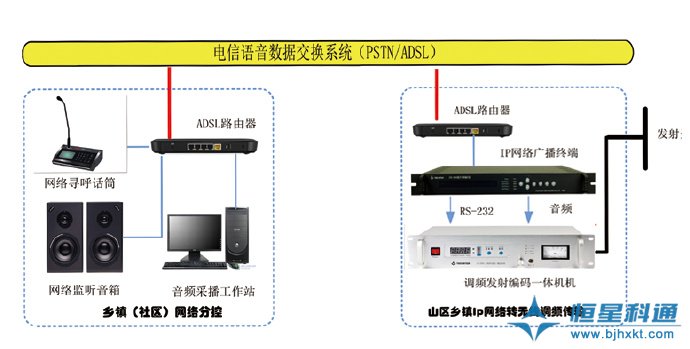

鄉鎮二級分控中心核心設備包括鄉鎮二級分控系統服務器、有線話筒、IP網絡廣播尋呼話筒、IP網絡廣播監聽音箱等。

鄉鎮二級分控中心通過ADSL寬帶與縣廣播局總控中心系統連接。系統能夠?qū)崿F(xiàn)廣播節目的編輯、上傳、發布通知、播放節目等功能。鄉鎮二級分控中心經過縣廣播主控中心授權可以在本地中心根據權限操控系統，經計算機的麥克風可實現遠程講話，可以對全區，分區，分組講話，也可以通過電腦上傳自己制作的節目，通過廣播專用軟件編輯程序可定時播放音頻節目，實現定時定區域的播放操作，實現無人值守功能，如按時間作息表制作好程序后，系統將自動執行定時程序。若從鄉鎮到行政村沒有TCP/IP網絡，也沒有進行有線網絡IP改造，可以采用IP轉無線調頻的方式，將應急廣播信號傳送到行政村。

4.4 社區、行政村廣播系統

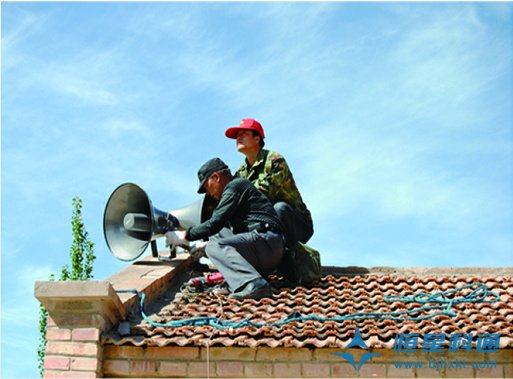

社區、行政村廣播核心設備包括ADSL路由器/3C路由器、IP網絡功放、高音喇叭、播音話筒等。

行政村和社區通過TCP/IP網絡或者有線電視雙向網絡，加裝有線路由器，提供一條通信通道給IP網絡功放接收信號，IP網絡功放接收并放大信號后輸出給室外高音喇叭擴聲。IP網絡功放也可以接入話筒、音頻等信號進行三級插播。對于網絡信號沒有通達的村鎮，可通過室外調頻音箱接收由鄉鎮發出的無線調頻廣播信號。
